  • 产品信息:定轮钢闸门 平面滑动闸门 不锈钢水库闸门

    定轮钢闸门 平面滑动闸门 不锈钢水库闸门

    产品型号: GZM
    品  牌: 东浩水利机械
    • ≧1 台
      ¥10000.00
    所 在 地: 河北
    更新日期: 2019-10-08
    详细信息
    定轮钢闸门 平面滑动闸门 不锈钢水库闸门

    6米/8米/10米平面定轮钢闸门 滑动钢闸门 配件表 发货清单

    平面定轮钢闸门基本配件说明:
    闸门门体(2块)
    止水橡皮(5件)
    锁定装置(2件)
    锁定预埋(2件)
    斜拉槽钢(4根)
    连接螺丝、止水螺丝、锁定装置螺丝(3包)
    卷扬机(2台)
    卷扬机连接轴(1根)
    卷扬机连接轴支撑(1件)
    卷扬机钢丝绳(2捆)
    卷扬机摇把(2件)
    卷扬机电箱(1件)
    动滑轮(2件)
    定滑轮(2件)

    平面定轮钢闸门

    产品详情

    钢闸门优势和用途

    精确计算钢闸门的重量是一项极复杂的工作,在初设阶段,又没有足够的时间和费用进行全面有效地研究工作。因此以往设计闸门时都采用类比法来确定闸门的重量,其结果非常粗糙。精确计算钢闸门的重量是一项极复杂的工作,在初设阶段,又没有足够的时间和费用进行全面有效地研究工作。因此以往设计闸门时都采用类比法来确定闸门的重量,其结果非常粗糙。

    平面定轮钢闸门&平面滑动钢闸门&弧形钢闸门优势:

    1、闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭;
    2,对渠道深度的适应性强;
    3、橡胶密封,止水性能好;
    4、不锈钢制作,防腐性能好

    平面定轮钢闸门&平面滑动钢闸门&弧形钢闸门用途/组成/分类:

    钢闸门用途

    钢制闸门是给排水工程、水利、水电工程中常用的拦水、止水设备。
    钢闸门通常是用来开启、关闭局部水工建筑物中过水口的活动结构。它能够起到调节流量、控制水位,运送船只的效果。

    钢闸门的组成

    1.平面型门叶钢闸门:挡水面板为平面的一类钢闸门
    2.弧形钢闸门:挡水面板为弧形的一类钢闸门
    钢闸门类型
    按工作性质可分为
    1.施工闸门:封闭施工导流口的钢闸门
    2.工作闸门:调节导流口流量
    3.事故闸门:在上下游发生事故时可启闭的钢闸门
    4.检修闸门:于检修设备时闭合挡水的钢闸门
    按闸门孔位置可分为
    1.露顶闸门:顶部露出水面
    2.潜孔闸门:顶部没入水面以下
    按门叶形状分类
    1.平面钢闸门
    2.弧形钢闸门
    3.人字形钢闸门

    平面定轮钢闸门&平面滑动钢闸门&弧形钢闸门密度/重量

    精确计算钢闸门的重量是一项极复杂的工作,在初设阶段,又没有足够的时间和费用进行全面有效地研究工作。因此以往设计闸门时都采用类比法来确定闸门的重量,其结果非常粗糙。精确计算钢闸门的重量是一项极复杂的工作,在初设阶段,又没有足够的时间和费用进行全面有效地研究工作。因此以往设计闸门时都采用类比法来确定闸门的重量,其结果非常粗糙。

    钢制闸门门叶如何进行安装

    在进行钢制闸门门叶安装之前,我们需要做好准备工作,然后才可以从各方面入手进行组装,下面就是小编为您提供的几点启闭机闸门门叶安装注意事项,请您做个参考。
    首先门槽复测合格记录需要齐全,而且钢制闸门的门槽中杂物和钢筋头等都需要清理干净;闸门程度锁锭装置也可以投入使用,因此需要检查是否可以正常使用;还需要清理出门叶和其他附件的堆放场地。门槽孔口已设置安全围栏及盖板。当闸门门叶分节和其他相关配件产品运至工地后需要进行组装,然后再分节吊入门槽安装。门叶组装内容主要有闸门吊放、组合、调整、焊接、安装止水件、行走机构和检查等。此外,钢制闸门厂家提醒您:在组装前需要再厂内或在门槽附近搭设拼装平台,而且平台是需要用型钢或混凝土进行铺设的,在搭设平台的时候还应该考虑留出焊接、安装附件和进行检查测量的位置。

    在设计上钢制闸门应遵循哪些要求

    我们现结合运行良好的已建工程实例,参考钢制闸门设计规范,对其中的原则要求做了星系的研究,并提出解决问题的详细措施方法供业内人员试验参考,一起来学习一下吧!

    首先我们需要知道钢制闸门的主要标准和规范,规范是在生产钢制闸门的过程中不可以任意加大焊缝,而且需要避免焊缝立体交叉于一处。在生产时可以通过各种方式来避免不利影响的出现,在水流条件过于复杂的条件下需要进行钢制闸门模型试验研究。
    而对于闸门的承重构件和连接件来说,应该要仔细验算正应力和剪应力,而且还需要仔细比对溢洪道漏顶式平面钢闸门标准,对水工刚结构潜孔式焊接平面钢闸门设计图进行研究,争取可以生产出在各方面都完美的水利闸门。
    当然,我们厂家还设立了专门的检测团队,确保了每一个出厂的钢制闸门都精益求精,在极大程度上增强了水利工程的可靠性。

    定期维护保养钢制闸门可以延长使用寿命

    1.由于波浪冲击会引起钢制闸门震动。可以在安装闸门上有加设防浪格栅、排,以达到削减波浪冲击强度;由止水漏水问题引发的闸门震动可以调整止水位置,或是更换其他治水材料尺寸,让两者紧密接触可以有效降低止水引起的震动。
    2.再高流速水条件下,因建筑过水断面发生变化导致水结构面发生变化,泄水建筑物水汽不足导致闸门槽和预埋件发生气蚀。解决方法,对已被气蚀的部分用乃气蚀材料补强,尽可能保证水断面平整。
    3.定期对闸门主轮、吊耳轴销部分注油保证润滑性,防止生锈。
    4.如果闸门滚轮长期处于槽内或无法取出可以用集中润滑的方式。
    5.定时定点、设立专人去检查闸门有无破损杜纳洌情况,各部分焊接。
    6.防水胶皮及时更换,在发现老化的情况下,安装前要涂抹防老剂,存放避免阳光暴晒。
    7.做好防腐、防虫蛀、挤压、变形等问题。
    8.对露出部分涂油脂保护,金属部分涂抹防锈涂料。

    钢闸门防腐要求

    水工钢闸门喷涂锌、涂漆的一般工艺流程是:喷砂除锈→质量检查→喷涂锌→质量检查→涂料封闭→质量检查
    1.不锈钢及非金属材料不涂防腐涂料。
    2.传动部位接触面涂防锈油脂保护。
    3.碳钢部件(传动部件除外)均进行喷砂除锈质量达Sa21/2级标准。水上部件涂环氧铁红防锈漆,外罩面漆。
    4.涂层均匀、光亮完整,没有粗糙不平,漏漆等现象。漆膜牢固,无剥落、裂纹等缺陷。

    不锈钢闸门油漆

    1.表面进行喷涂处理。
    2.涂漆均匀、细致、光亮、完整。漆膜牢固、无剥落、流痕和裂纹等缺陷。

    不锈钢闸门技术标准

    1.本设备材料符合GB标准规定。
    2.所有量度、尺寸、重量均用国际单位(SI)表示。
    3.我公司已通过ISO9001质量体系认证。

    不锈钢闸门测试

    1.所有闸门及电动启闭机在制造与装配后,以及在制造厂发运前均经过检查及整机试验。其中包括材料的检查与试验、制造时的部件与工艺检查,制造后性能测试及油漆工作的检查与测试。
    2.各项测试工作在我公司进行如需要并由业主代表到场。
    3.闸板、闸框及框架取得试棒的化学成份分析验证其成份。
    4.我公司将提供所有螺杆材料试验证明。
    5.校核启闭机的所有功能,并进行常规试验。
    6.闸门检验后将门板与门框组成整体后包装及运输。

    钢闸门安装指导

    1、首先测量主、反轨道厚度的尺寸和闸门的厚度尺寸,三者尺寸之和应小于闸槽的预留尺寸,如小于的话可以准备安装,如大于的话要设法找原因解决。
    2、看准流水方向和闸门是前止水﹙面板止水﹚还是后止水。
    3、测量、寻找吊点中心线和闸门底止水的位置尺寸,明确闸门的底止水在闸槽的位置。
    4、根据东浩水利机械安装说明书或安装指导进行安装
    闸门底止水在闸槽中的位置,把底坎放入闸槽底部,尽量使底止水在底坎面板的中央位置,用水平尺测量底坎面的平整度,水平后开始点焊稳固。
    5、再按出水口宽度和闸门的厚度,确定主轨的位置用垂线吊直主轨面然后把主轨的钢筋和预埋筋点焊连接稳定。
    6、根据出水口尺寸和闸门的宽度放反轨,其方法和稳定主轨方法一样。
    7、安装门楣,按出水口的高度为门楣的底部,门楣的面和迎水面的轨道面相平,然后和预埋钢筋点焊连接。
    8、都点焊连接住后,再重新测量出水口的宽高和门槽的宽度,如都符合图纸要求的尺寸,就开始焊接稳固;如有不符,调整后焊接稳固。
    9、焊接稳固好后,可以顺闸门试装,试装顺利吊起闸门,按二期预留的尺寸支盒子板准备进行灌注混凝土;试装不顺利找出问题,调整好再灌注混凝土。

    配套卷扬式启闭机安装

    1.卷扬式启闭机出厂前,应进行整体组装和试运转,经检查合格,方可出厂。产品必须有合格证和产品说明书及生产许可证。
    2.卷扬式启闭机运到现场后,应对开式齿轮的侧、顶间隙,齿轮啮合接触斑点百分值、轴瓦与轴颈间的顶、侧间隙等进行复测,其结果应符合规范要求。必要时,应对设备进行分解、清扫、检查。
    3.卷扬式启闭机电气设备安装、试验、质量等级评定,应按国家和行业现行的有关标准和规范执行。
    4.启闭机安装位置应与土建闸孔中心和门槽中心用同一基准线。

    钢制叠梁闸门设计特点

    叠梁闸门依靠自身重量和橡胶止水常达到止水目的。一般由多于两块的闸板叠合而成。在下闸或开闸时,一块一块放入或一块一块逐次取出,使用频率较低,单整体轻便、不易变形,即使闲置较长时间后再使用,可保证止水效果好,不漏水。

    每块闸板的高度一定,每块的形状都基本相同,每块都有凸起和凹槽内有止水胶条,这样可以一块一块叠放起来,达到需要的高度而基本不漏水或无明显漏水,每块闸板上没有两个拉环,便于放下或取出。

    叠梁闸门闸槽用钢板折成槽型,与渠道上预埋钢板焊接安装。依靠叠梁闸门上设置的弹簧和水压的作用,止水橡胶受压后与闸槽精密贴合,止水效果良好。

    叠梁闸整体材质为Q236钢,钢板的厚度与强度保证在运输和安装过程中,不受损,不变形,如有被损变形,予以可靠的修补,胶条嵌合长久使用也不脱落或断裂变化。拉环也牢固可靠,反复使用也不松脱。

    检修叠梁闸门

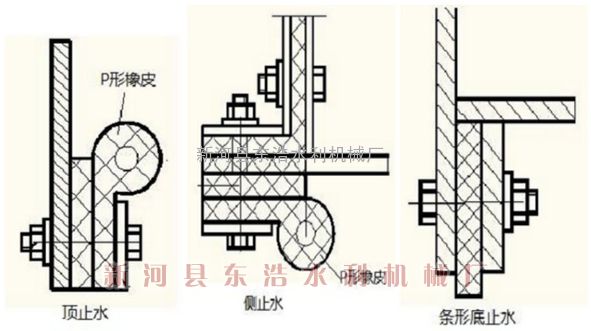

    1、检修叠梁闸门附件组织焊接完成后进行水封安装。
    2、安装侧底水封橡胶,侧底水封橡胶联结处应避开节间连接缝。
    3、橡胶水封按水封制造厂粘接工艺进行冷粘接,再与水封座板一起配钻螺栓孔。螺栓孔采用空心钻头使用旋转法加工,而且孔径比螺栓直径小mm。
    4、橡胶水封安装后,两侧止水中心距离的极限偏差为正负3.0mm,止水表面的平面度公差为2.0mm,门叶处于工作状态时,橡胶水封的压缩量应符合设计图样规定。

    DLZ叠梁钢闸门新、旧水封接头如何处理

    1、将接头切割成斜面,并将它挫毛。涂上粘合剂粘合压紧,再用尼龙丝缝紧加固(尼龙丝尽量藏在橡胶内不外露),缝合后在涂上一层粘合剂,保护尼龙丝不被磨损,两天后才可使用。
    2、采用生胶热压法粘合,胶合面应平整并挫毛,用胎膜压紧,借胎膜传热,加热温度为200°C左右,胶合后接5 头处不得有错位及凹凸不平现象。

    钢闸门检修闸门安装步骤

    1、叠梁闸门门叶安装工艺静平衡试验→防腐涂漆→导轮注油→安装止水橡皮→闸门安装。
    2、吊装就位:由于叠梁闸门较重,施工中根据实际情况采用行车吊装。叠梁闸门安装用行车从叠梁闸门安装孔内放入,行车的钩绳提前改为单抽以保护吊装高度,同时提高效率,行车的作业位置在闸门平台上。安装前,应派人清除闸室及埋件的一切障碍物得以测底槛平直度,以闸室中心线复测门槽内侧出水座、侧滚轮座的宽度、平直度,做好检测记录,吊运过程中若有变形,在安装进行彻底处理。
    3、门叶安装就位在槛上放两根同等高程道木,防止叠梁闸门吊入门槽内下降时,门叶底缘与底槛相碰,待门叶下降到一定位置后再撤去道木,待门叶放到底后,调整两侧,使止水压缩量应相同,底止水橡皮与底槛接触良好,底止水橡皮压缩量符合要求,并做好检测记录。

    叠梁钢闸门检修闸门品质承诺

    1、产品质量承诺:严格按照ISO9001-2000质量体系文件或行内标准操作,奉行视质量为生命,以信誉求发展,靠服务赢客户的宗旨。
    2、价格承诺:新河县东浩水利机械厂报价承诺比市场价格低15%左右,且在报价有效期内,该价格不变。
    3、严格检查和控制原材料、外协外购件的品质。
    4、在安装、调试过程中,闸门一旦出现问题本着先处理问题,再分清责任,一切满足工程进度需要为原则。

    厂家介绍

    【企业介绍】

    新河县东浩水利机械厂专业研究生产水处理机械设备,产品销往全国各地口碑不俗,所有产品符合国标和部颁标准。我厂有中高级技术人员50名,专业技术工人80名,生产队伍110人,我们具备20多年的线下工厂生产铸造经验,近年来紧跟互联网+步伐,开创我厂网络时代。多年风雨兼程,数载砥砺前行,在前行的路上,我们会坚持“精工必做于细,经营必行于诚”的企业理念,坚持走创新、高质、环保、共赢的基本路线。致力于打造使用年限更长、使用寿命无限的水利机械,创新不止、扬帆起航,希望与您一起创造无与伦比的水利水电工程!

    【本厂主营】

    启闭机类:QL5KN-1000KN单吊点、双吊点螺杆式启闭机,分为手推带锁式、封闭手摇式和手电两用螺杆式启闭机;QPQ、QPK、QPG、QPT、QHQ50KN-2000KN固定式、移动式、单、双吊点卷扬式启闭机。启闭机可根据客户要求配备高度、负荷显示仪、远程控制系统和遥控装置。

    闸门类:铸铁闸门、铸铁镶铜闸门、不锈钢闸门、插板闸门、拍门(潮门)、堰门;钢结构闸门(弧形闸门、平面滑动闸门、平面定轮闸门),规格0.2×0.2-10×10米;液压双控翻板闸门、水利自控翻板闸门、液压翻坝闸门。
